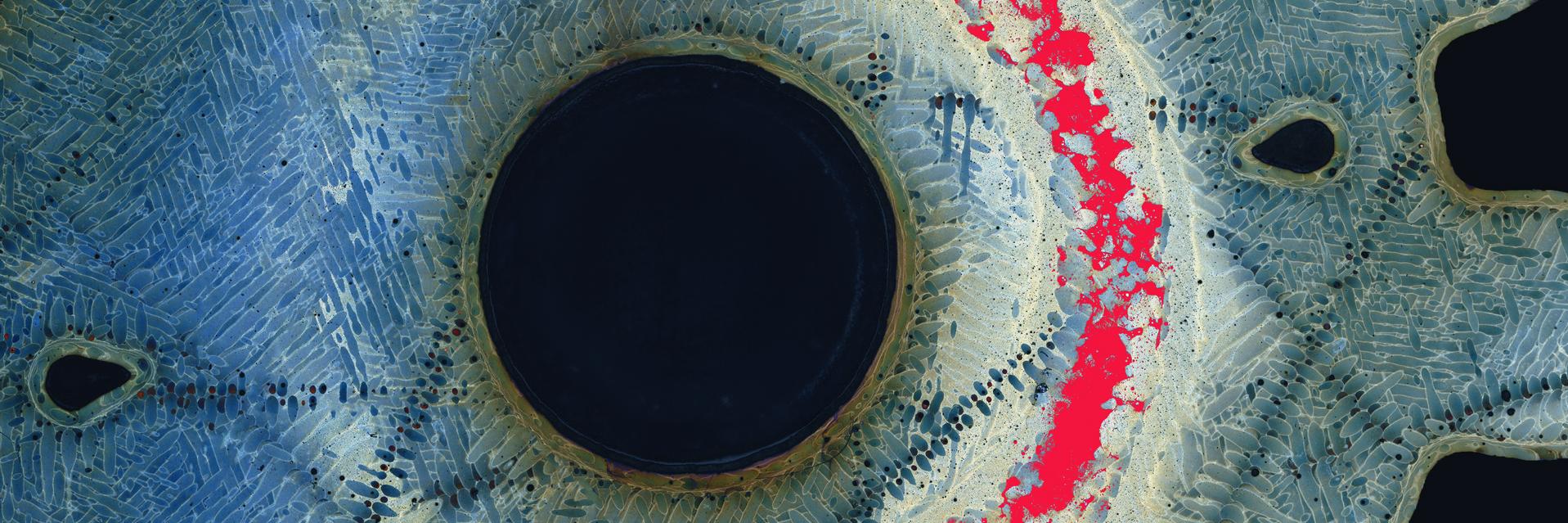

Análisis de imágenes para microscopía industrial

Para la industria, el verdadero valor de una imagen no está en la óptica, sino en los datos. Para captarlas, se utilizan sistemas industriales de procesamiento de imágenes combinados con software. Mediante diversos métodos, como el análisis del valor de gris, es posible realizar una segmentación sencilla de las imágenes, pero llega a sus límites en algunos puntos. La inteligencia artificial (IA) es el complemento perfecto. El software basado en IA para el procesamiento industrial de imágenes, como ZEISS ZEN core, es la clave para obtener resultados automatizados, rápidos, fiables, escalables y, sobre todo, reproducibles.

Con ZEN core, ZEISS ofrece la solución para el procesamiento de imágenes complejas. El software combina imagen, segmentación, análisis y conectividad de datos y permite el análisis automatizado de imágenes microscópicas. La intuitiva interfaz de usuario del software ZEN core facilita la realización de complejos análisis de imágenes. Los flujos de trabajo predefinidos reducen el tiempo necesario para el análisis y generan resultados fiables y reproducibles. Aproveche la integración opcional de un microscopio ZEISS con adquisición de imágenes en directo y control del dispositivo para realizar análisis automatizados avanzados. ZEN core le ofrece la oportunidad de compartir sus conocimientos en toda la empresa. Toda la empresa se beneficia de la segmentación y el análisis automatizados de las imágenes y consigue el máximo control de calidad. Déjese convencer por ZEISS ZEN core y pruebe el software para el procesamiento industrial de imágenes de forma gratuita y sin compromiso por un máximo de 60 días.

ZEN core
Prueba gratuita

Las facetas del procesamiento industrial de imágenes

Para el procesamiento industrial de imágenes, las imágenes 2D y 3D se dividen primero en distintas zonas (segmentación de imágenes), que luego se analizan y proporcionan información importante. El procesamiento industrial de imágenes se utiliza para la detección de defectos, el análisis de estructuras y materiales y también proporciona otros datos esenciales para el control y la garantía de calidad. Si el procesamiento de imágenes se realiza manualmente en aplicaciones industriales, se requiere mucha experiencia y tiempo para segmentar y analizar las imágenes. La solución: Inteligencia artificial. El análisis automatizado de imágenes permite obtener resultados escalables, fiables y reproducibles. ZEISS ZEN core le ofrece exactamente estas ventajas y muchas más.

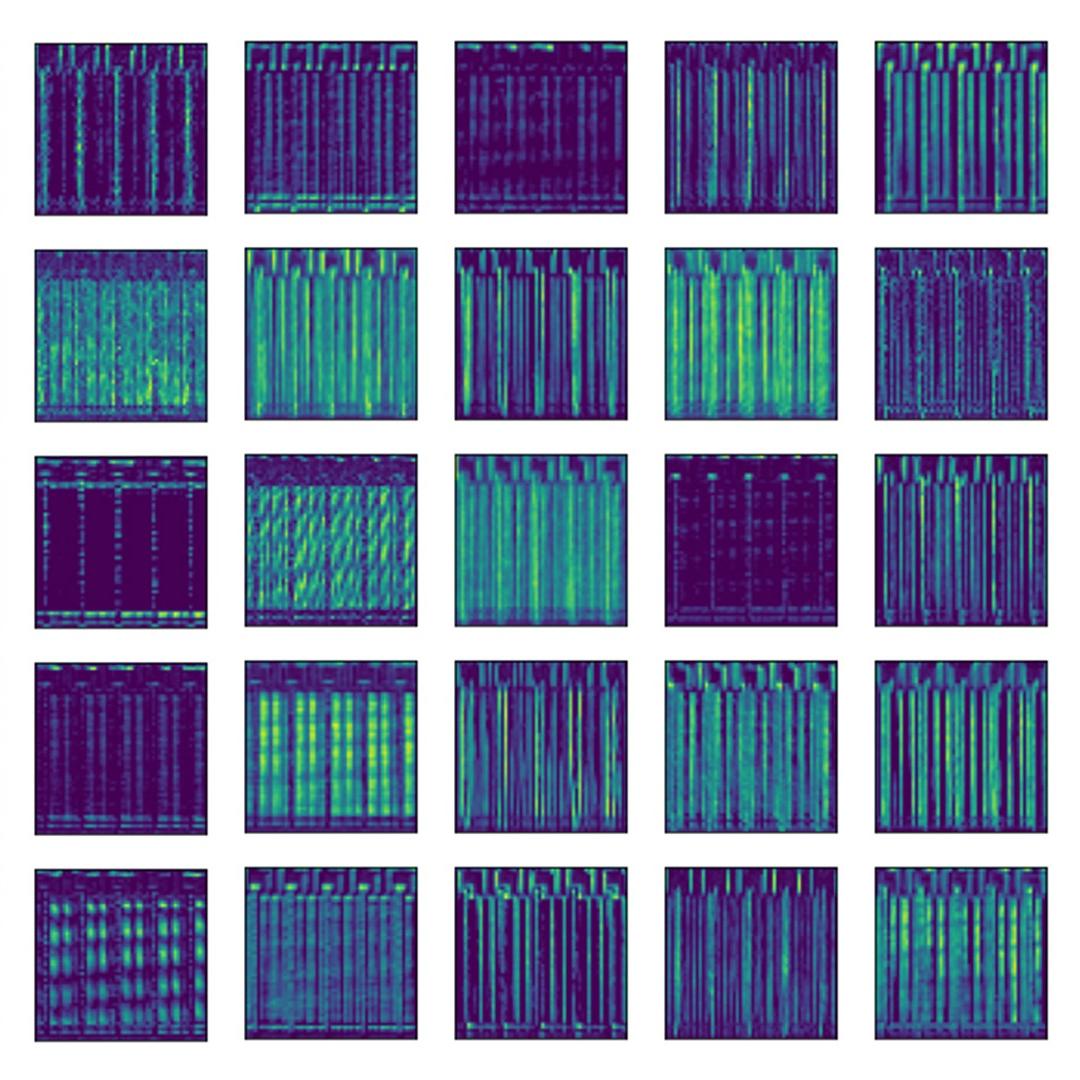

Aprendizaje profundo para análisis automatizados

Aprendizaje profundo para análisis automatizados

El aprendizaje profundo se utiliza para entrenar una inteligencia artificial que realiza la segmentación de imágenes y el análisis de imágenes 2D y 3D de forma automatizada, rápida y con resultados fiables.

Más información

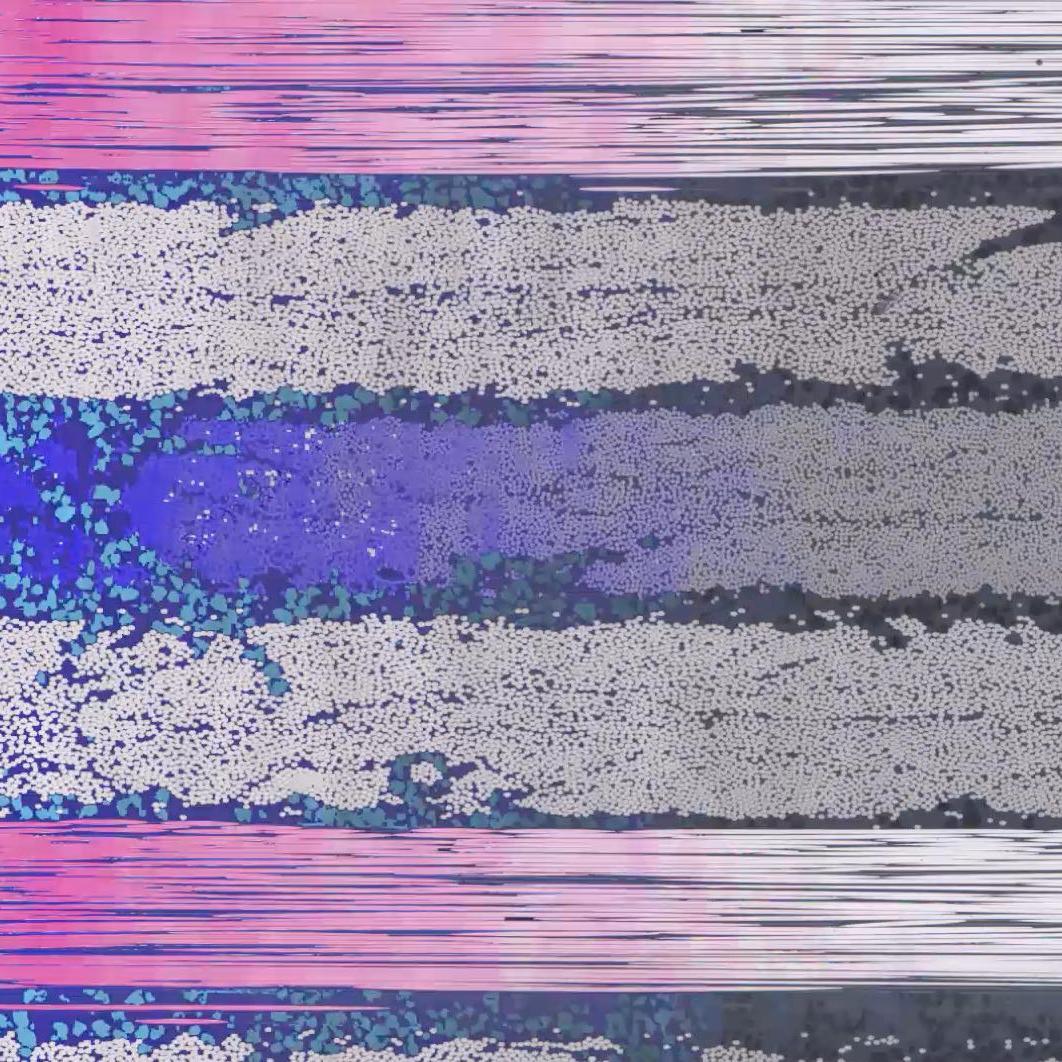

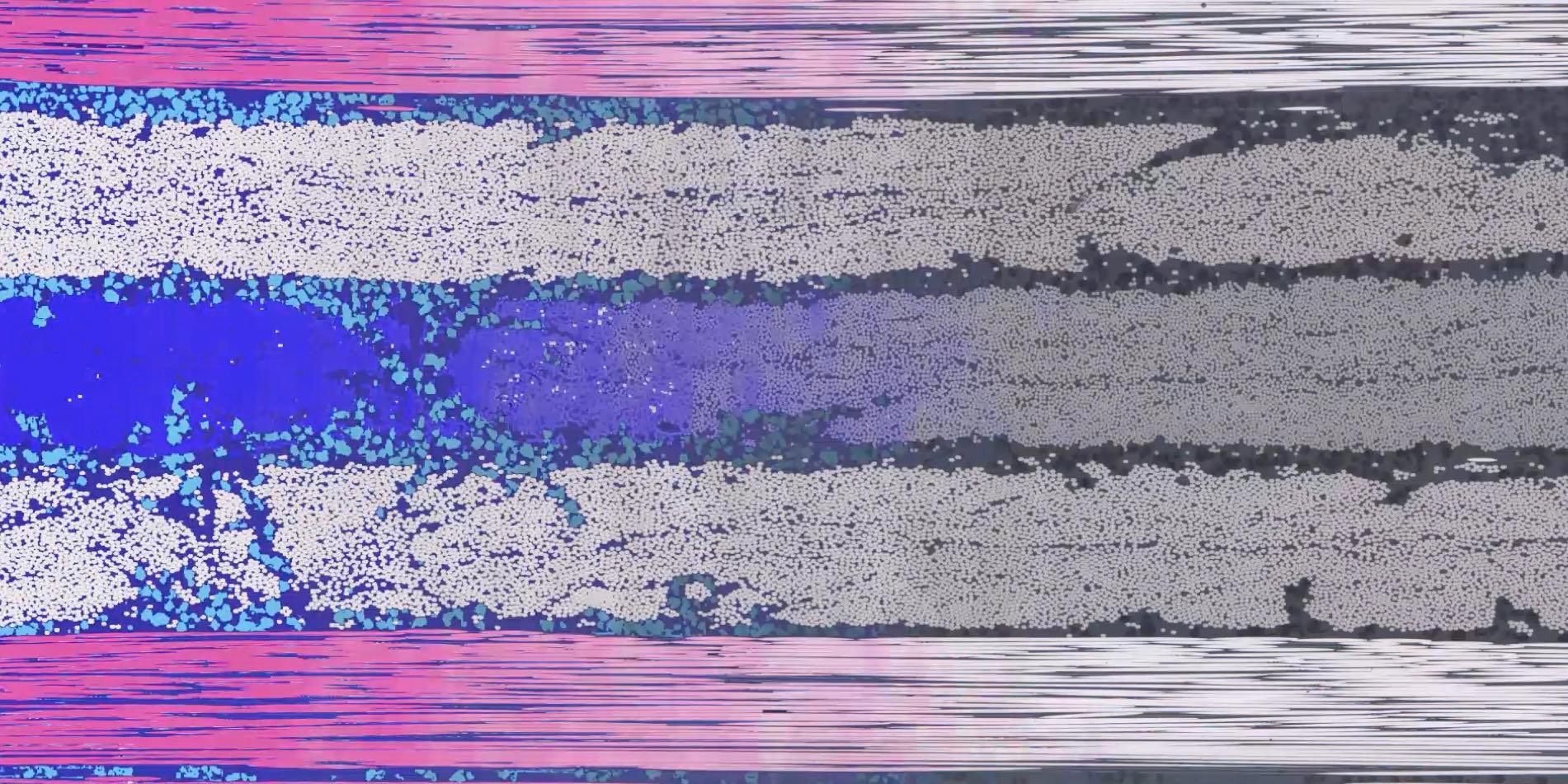

Análisis inteligente de materiales

Análisis inteligente de materiales

Para examinar las propiedades materiales y la estructura de un objeto se requieren análisis complejos. Con ZEN core, los análisis complejos pueden llevarse a cabo fácilmente y paso a paso basándose en un flujo de trabajo.

Más información

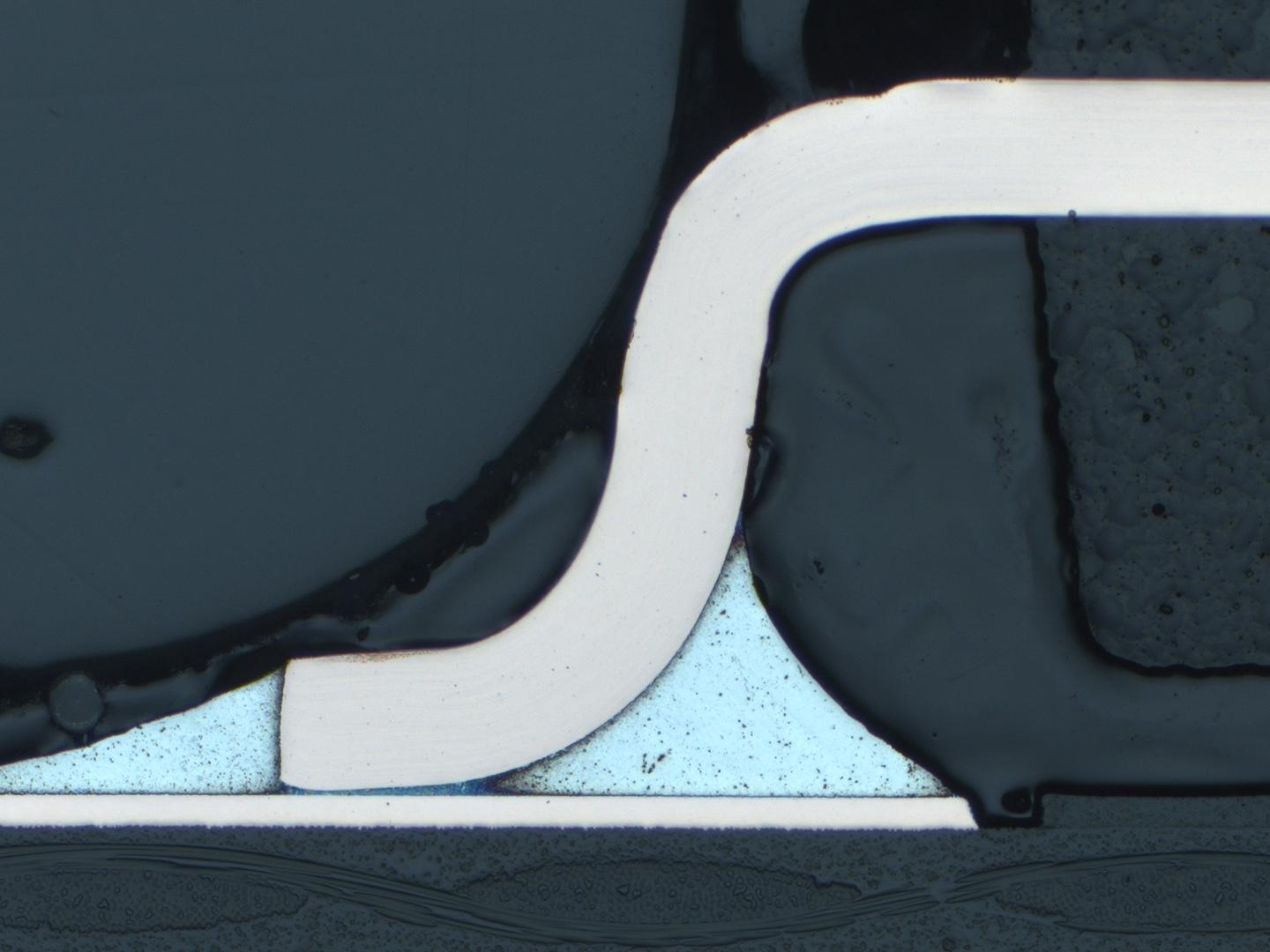

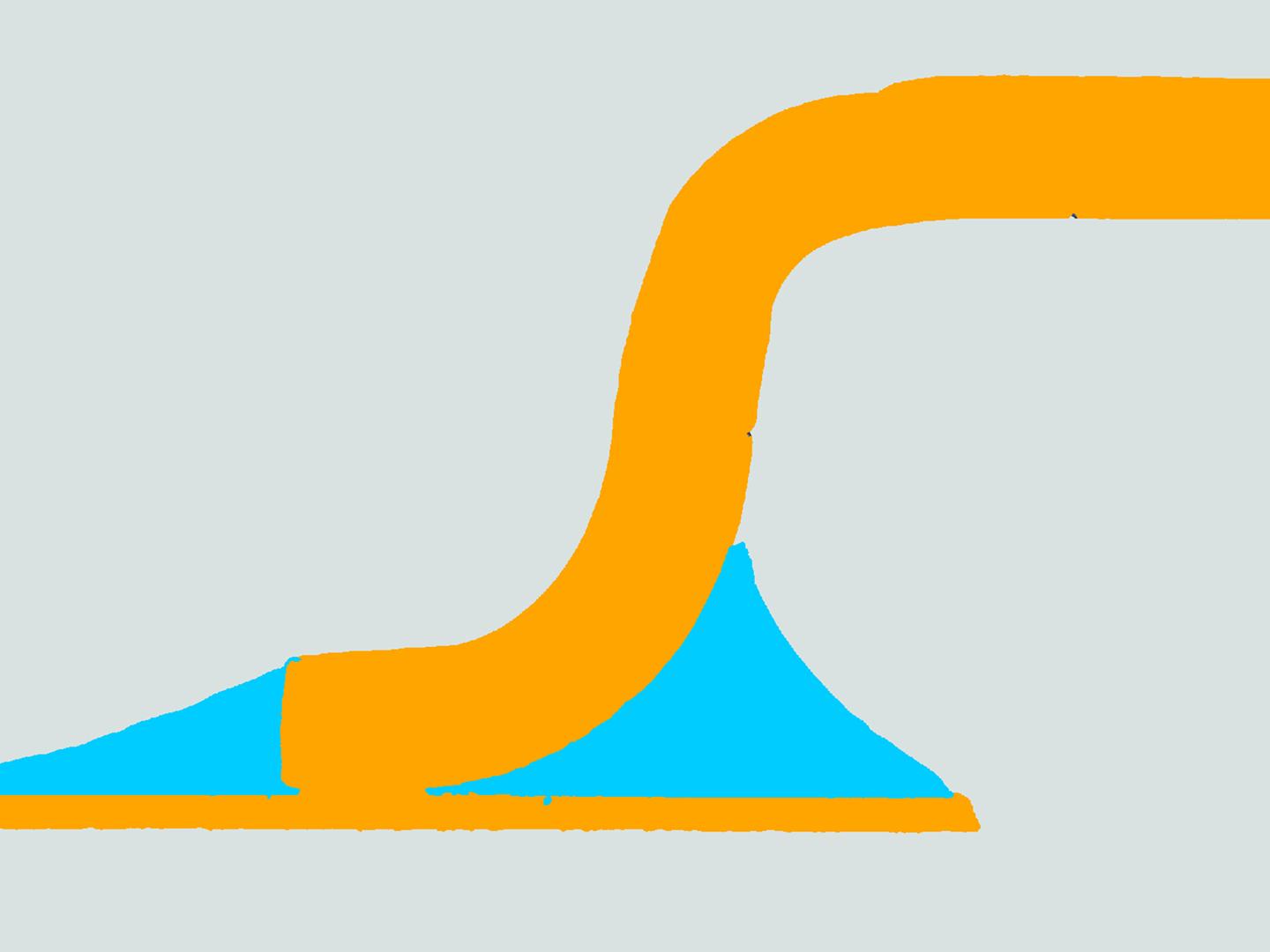

Segmentación de imágenes de un CI (controlador integrado) en sección transversal
Segmentación de imágenes de un CI (controlador integrado) en sección transversal
Segmentación de imágenes de un CI (controlador integrado) en sección transversal

Análisis de imágenes

Segmentación de imágenes de un CI (controlador integrado) en sección transversal

En un entorno industrial, el análisis de imágenes suele realizarse en forma de segmentación de imágenes microscópicas. Para ello, la imagen se divide en varias zonas separadas entre sí. Estas áreas y los límites entre las distintas áreas se analizan, por ejemplo, para identificar defectos y garantizar la calidad del producto. Sin embargo, según el objeto, hay que tener en cuenta casos especiales. Por ejemplo, las zonas conectadas sólo son relevantes a partir de cierto tamaño y forma, o es importante la distancia entre ellas. Esto hace que el análisis manual sea muy complejo y lleve mucho tiempo. En este caso se utiliza un software de procesamiento de imágenes que reemplaza el análisis manual por un proceso automatizado. Esto reduce la influencia del usuario y minimiza el tiempo necesario para obtener información. El análisis de imágenes puede funcionar en conectividad con el análisis del valor de gris (umbralización) o mediante modelos basados en IA.

Inteligencia artificial

Inteligencia artificial

La inteligencia artificial (IA) abarca la automatización y el aprendizaje automático. El pensamiento y el aprendizaje humanos son imitados por una computadora. En la industria, los modelos de IA se entrenan para reconocer estructuras, defectos y características y para resolver problemas complejos de forma gráfica por sí solos.

ZEISS utiliza la IA para la segmentación de imágenes y el análisis integral de imágenes. Simplemente entrenando un modelo con ZEISS ZEN core, se puede realizar automáticamente la segmentación y clasificación de una o varias imágenes. Esto hace que el trabajo rutinario sea más eficiente, independiente del usuario y ahorra tiempo y costos.

Lista de herramientas y módulos

ZEN core ofrece varias herramientas para ayudar al análisis de imágenes de la mejor manera posible. Aquí encontrará un extracto de nuestro catálogo de software. Todos los kits de herramientas pueden utilizarse independientemente del sistema de imágenes.

  • Contenido del paquete:

    • Análisis granulométrico: Determinación de la granulometría mediante distintos tipos de tratamiento según las normas internacionales
      • Método planimétrico: Reconstrucción automática de los límites de grano (medición de grano único y determinación de la distribución granulométrica)
      • Método de corte de línea: Medición semiautomática con patrones de líneas de corte
      • Método de comparación: Evaluación manual con series de referencia
      • Medición conforme a las siguientes normas: DIN EN ISO 643:2020 ASTM E 112-13 Placas I - IV; ASTM E 1382-97 GB/T 6394 2017
    • Análisis del hierro fundido: Análisis de la forma, el tamaño y la distribución de las partículas de grafito en el hierro fundido
      • Forma y distribución del tamaño en porcentaje de área (opcional: disposición del grafito con series de referencia)
      • Estándar proporcionado: DIN EN ISO 945 # 2019
      • Reclasificación manual adicional de las fases
    • Análisis multifásico: Medición automatizada del tamaño y el área de las partículas en muestras multifásicas y evaluación de la porosidad
    • Comparación de las series de referencia: Comparación de micrografías con series de referencia normalizadas o definidas por el usuario
      • Comparación con una, dos, cuatro u ocho imágenes de series de referencia en una sola vista con opción de superposición de imagen y gráfico para la comparación directa:
        • Granos: DIN EN ISO 643:2012 ASTM E 112-13 Placas I - IV; GB/T6394 2002
        • Inclusiones no metálicas (INM): ISO 4967:2013; GB-10561 EN 10247:2007, ASTM E 45:2013; DIN 50602:1987
        • Grafito: EN ISO 945-1: 2008 + Cor. 1: 2010
        • Creación de las series de referencia: Funcionalidad para la generación de series de referencia específicas del cliente
    • Medición del espesor de un revestimiento: Medición automatizada o interactiva del grosor de las distintas capas
      Normas proporcionadas: ASTM B 487 - 2007, DIN EN ISO 1463 - 2004

    Habilitado para IA: se pueden ejecutar modelos preentrenados para evaluar los datos. Los modelos no pueden crearse ni modificarse: para estas tareas se requiere el kit de herramientas de IA; para los modelos basados en aprendizaje profundo se requiere una suscripción a APEER ML.

  • Kit de herramientas para el análisis de imágenes 2D mediante la creación de programas automáticos de medición, incluidas funciones avanzadas de procesamiento

  • Paquete completo de aplicaciones de IA, incluidas interfaces de formación integradas:

    • Segmentación ZEN Intellesis: Segmentación automática de imágenes mediante algoritmos de aprendizaje automático
    • Clasificación de objetos ZEN Intellesis: Clasificación automática de objetos de imágenes segmentadas y analizadas mediante algoritmos de aprendizaje automático
    • Reducción de ruido por IA ZEN Intellesis: Reducción de ruido asistida por IA con algoritmos Noise-2-Void
    • Entorno macroeconómico: Programación de macros específicas del cliente con Python
    • API: Control de ZEN core mediante interfaz API (servicio técnico del equipo de programación de ZEISS)
    • Trazabilidad y responsabilidad de los flujos de trabajo (requisito previo para el cumplimiento normativo 21 CFR, Parte 11)
    • Audit trail

  • Base de datos de imágenes basada en SQL

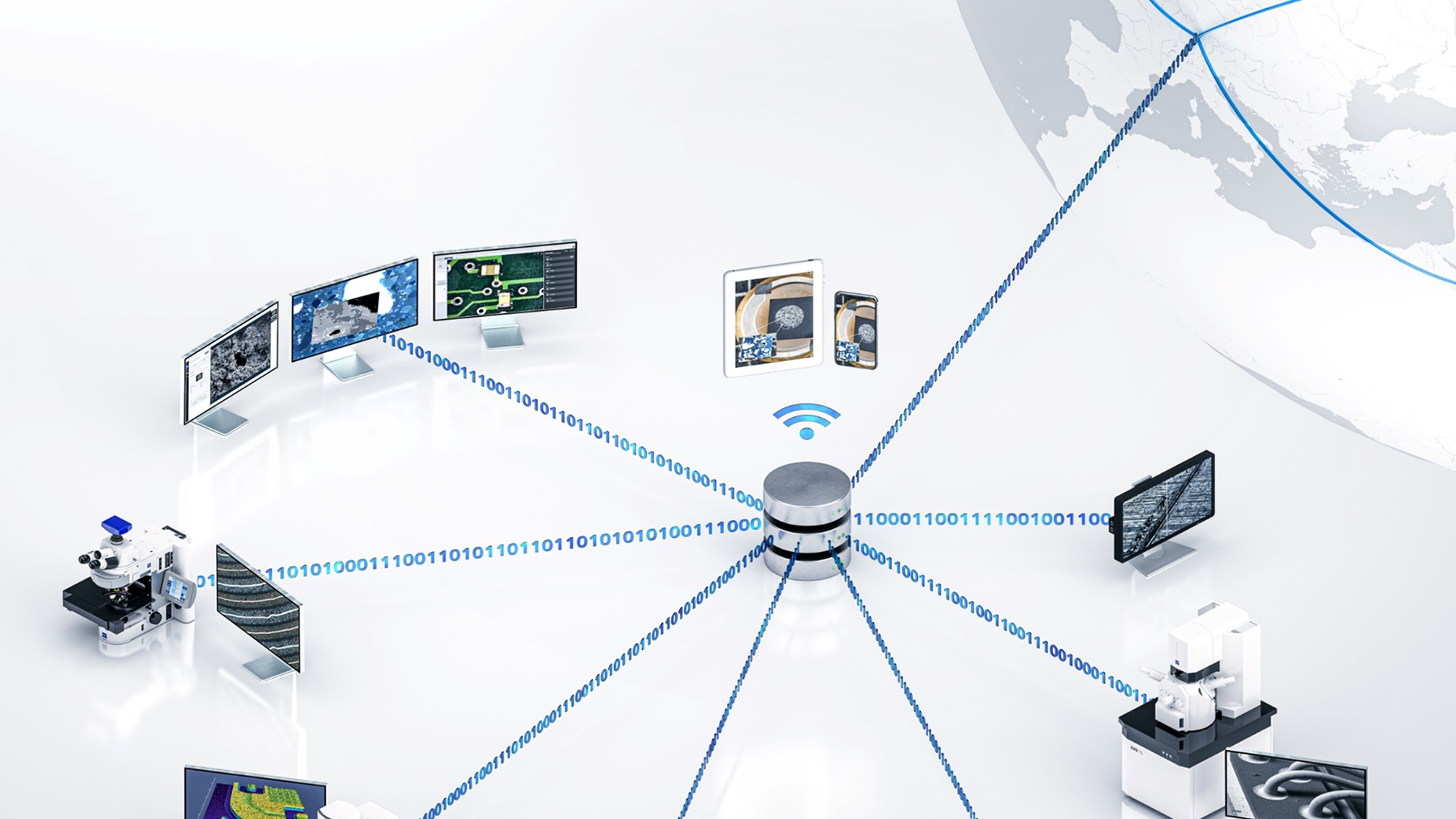

    • Solución de base de datos centralizada
    • Gestión inteligente de datos
    • Gestión integrada ilimitada de usuarios y accesos sin costos adicionales

Preguntas sobre ZEN core

¿Tiene alguna pregunta o desea asesoramiento individual? Póngase en contacto con nuestros expertos en ZEISS ZEN core.

Prueba ZEN core

Simplemente regístrese y pruebe ZEN core de forma gratuita, sin ninguna obligación contractual. Conozca nuestras herramientas de análisis de imágenes y aprendizaje automático en hasta 60 días.
