Documento técnico

Dimensionado y tolerado geométrico (GD&T)

Aumente la calidad y reduzca los costos

La moderna maquinaria de fabricación actual puede alcanzar grados de precisión muy altos. Sin embargo, las piezas siguen sufriendo desviaciones no deseadas en sus dimensiones y geometrías nominales. Para limitar las pérdidas de calidad y los aumentos de costos resultantes, los fabricantes y metrólogos recurren a las tolerancias. Las tolerancias definen qué desviaciones del valor nominal son aceptables y cuándo una pieza se considera "no OK" (NOK) y, por tanto, inutilizable sin mejoras.

Ventajas de GD&T

A la hora de tolerar piezas, el Dimensionado y Tolerado Geométrico (GD&T) cumple un papel importante. GD&T describe con extrema precisión el tipo y la forma de las desviaciones geométricas permitidas en la pieza. En comparación con las tolerancias convencionales, una especificación de producto que utiliza GD&T tiene varias ventajas:

Fabricación simplificada y pruebas de componentes
Comparación óptima
Posibilidad de combinar tolerancias
Mayor tolerancia utilizable en elementos redondos y cilíndricos
Sin adición de tolerancias mediante dimensionado en cadena
Adecuado para piezas complejas de forma libre
Pruebas de componentes con apoyo de información sobre productos y fabricación (PMI/FTA)

Representación de GD&T

Se ha desarrollado un lenguaje internacional de símbolos para representar GD&T en dibujos. Los hemos recopilado en posters claros.

Descargar el documento técnico y los posters

En nuestro documento técnico obtendrá más información sobre las ventajas de las tolerancias de forma y posición y recibirá una amplia aplicación y ejemplos prácticos. Nuestros posters le ofrecen una buena vista general de la representación visual de las tolerancias.

Cargando el formulario...

Si desea obtener más información sobre el procesamiento de datos en ZEISS, consulte nuestro aviso de privacidad de datos.

Interpretación de GD&T

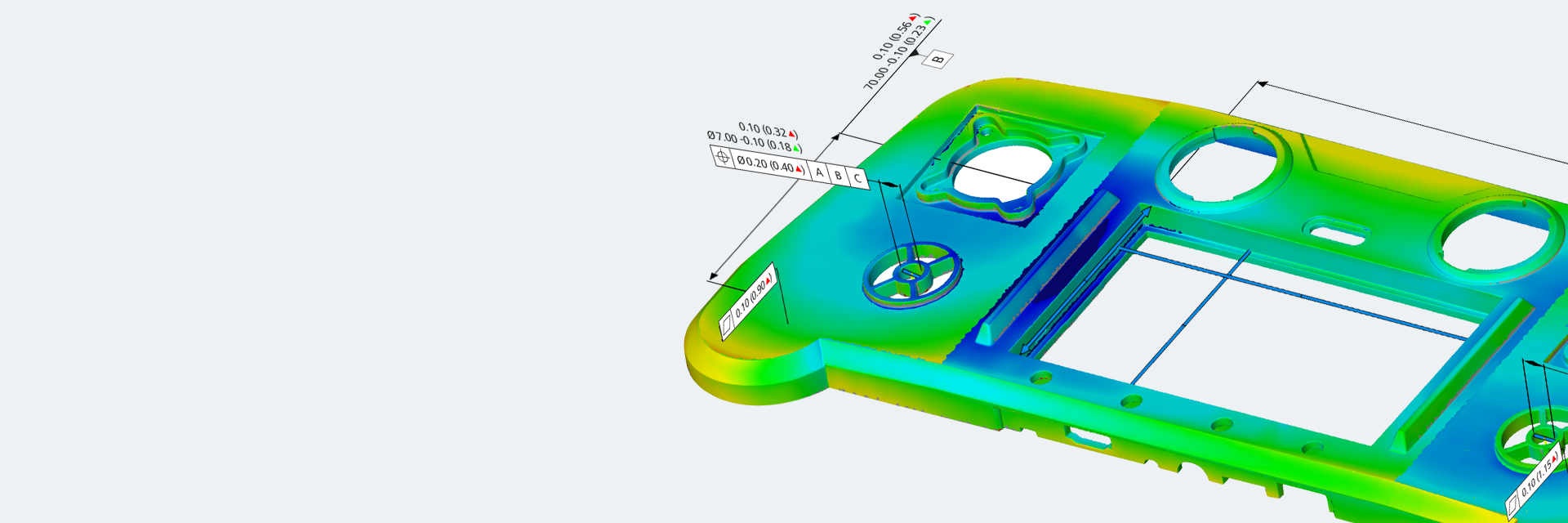

Tanto GD&T como los resultados de medición de la comprobación de tolerancia se expresan como valores numéricos puros. Sin embargo, interpretar estas cifras y traducirlas en medidas correctoras concretas es todo un desafío. GD&T se inspecciona más fácilmente utilizando un software que codifica por colores los valores nominales y reales y utiliza vectores para representar las desviaciones.

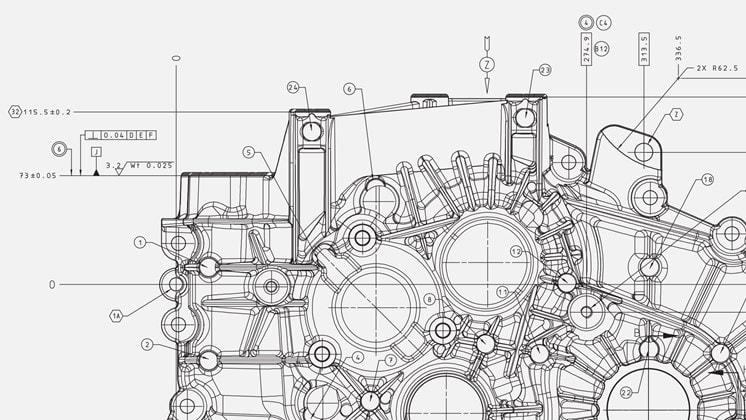

Normas de GD&T

Las reglas, símbolos, definiciones, requisitos, valores predeterminados y métodos recomendados para determinar e interpretar el GD&T están establecidos en sistemas de normas, aunque sólo dos gozan de aceptación y uso a escala mundial:

ISO GPS (especificación geométrica de producto), establecida por la Organización Internacional de Normalización

ASME Y14.5, establecida por la Sociedad Americana de Ingenieros Mecánicos

Obtenga más información sobre las similitudes y diferencias entre estas normas en el documento técnico.
