Inspeccione las tolerancias de GD&T

Las tolerancias de GD&T permiten determinar y evaluar las desviaciones geométricas de las piezas. Describen las desviaciones máximas admisibles del estado nominal de una pieza. Si se superan las tolerancias de GD&T, no se cumple la función, la precisión de ajuste o la forma de la pieza. Las tolerancias pueden utilizarse para determinar, por ejemplo, si un taladro está fabricado para encajar exactamente, si tiene la dirección correcta o si los errores de forma existentes se encuentran dentro de los límites permitidos. Las tolerancias de GD&T se utilizan en todos los pasos de la cadena de procesos, como el diseño, la producción y el control de calidad.

• Deformación durante el procesamiento
• Desgaste de la herramienta
• Vibración de la máquina
• Fluctuaciones de temperatura durante el procesamiento

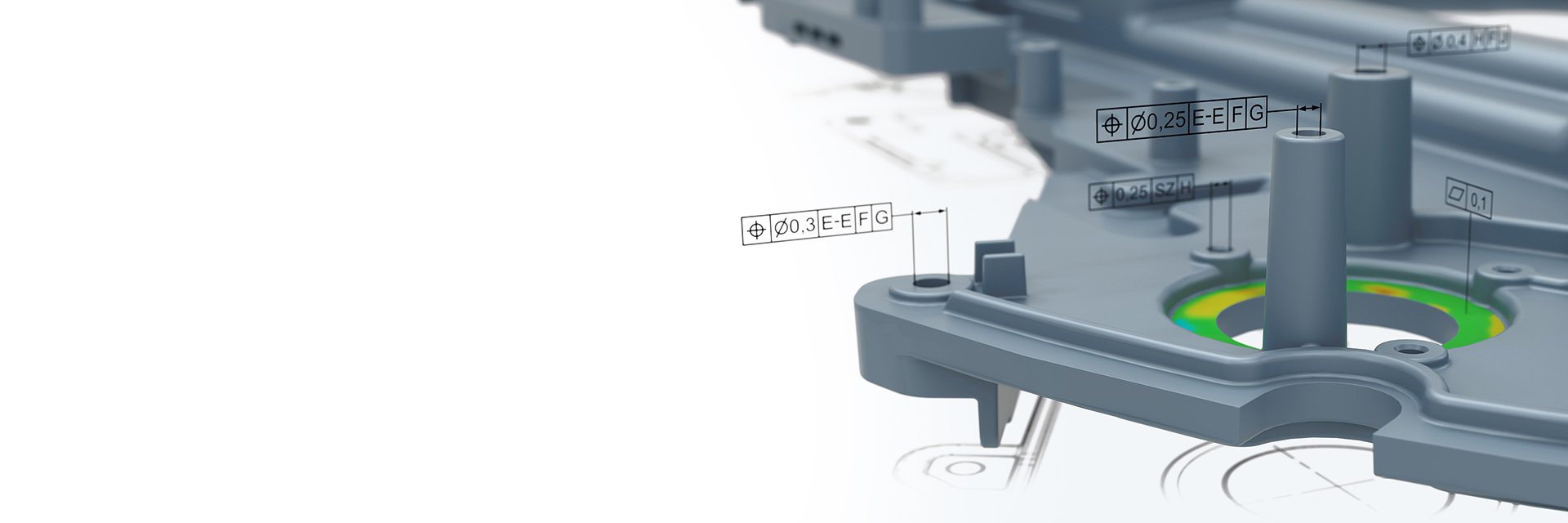

Mientras que las tolerancias GD&T se utilizan para la especificación en el diseño, ayudan al metrólogo a verificar una pieza. El requisito previo básico para una evaluación eficiente son los datos de medición de campo completo generados por la tecnología de medición óptica. ZEISS INSPECT incluye varias funciones de GD&T para un análisis completo de dimensiones, forma y posición mediante sistemas de puntos de referencia, elementos de ajuste y tolerancias. Además, el diseño paramétrico de ZEISS INSPECT apoya y facilita los análisis de GD&T. Para medir y analizar los elementos individuales, esto significa que cada elemento sólo tiene que construirse una vez y luego puede utilizarse como referencia. El método de cálculo correspondiente se ajusta automáticamente.
