ZEISS MMZ T

CMM tipo puente con un gran rango de medición

Con un rango de medición de hasta 14,8 m³, la ZEISS MMZ T ofrece el mayor rango de medición entre las máquinas de medición tipo puente. Por ejemplo: permite medir con gran precisión grandes engranajes directamente en el taller.

Diseño robusto para piezas de hasta 10 t
Mediciones de alta precisión
Diseño abierto para facilitar la carga con grúa

ZEISS MMZ T

Características

El diseño abierto permite la carga sencilla con grúa. El diseño de la máquina permite trabajar con piezas con un peso de hasta diez toneladas.

Seguridad para el operador y la máquina

Protección en la máquina para proteger el sensor y al operador
Protección óptica para evitar tiempos de inactividad por colisiones
Posición de seguridad del puente para garantizar una carga segura de las piezas grandes en la máquina de medición de coordenadas

Rendimiento de medición ampliado

Extensiones para palpadores REACH CFX 3 MMZ para medir perforaciones de gran profundidad (1.200 mm)
Mesas giratorias instaladas en la base para un uso óptimo del rango de medición
Gradientes de compensación térmica en los ejes para captar de forma selectiva las diferencias de temperatura

Medición eficaz de piezas de gran peso

Permite medir piezas de hasta diez toneladas sin perder precisión
Aislamiento integrado frente a vibraciones para evitar cimentaciones con un costo elevado
Tecnología de rodamientos sin aire comprimido para minimizar los costos operativos

Robustez y estabilidad a largo plazo

Resistente a entornos con polvo y restos de aceite en el ambiente
Resistente a condiciones ambientales duras para demandas menores en la sala de medición
Grandes distancias entre rodamientos y un diseño de puente estable para un rendimiento de escaneo excepcional

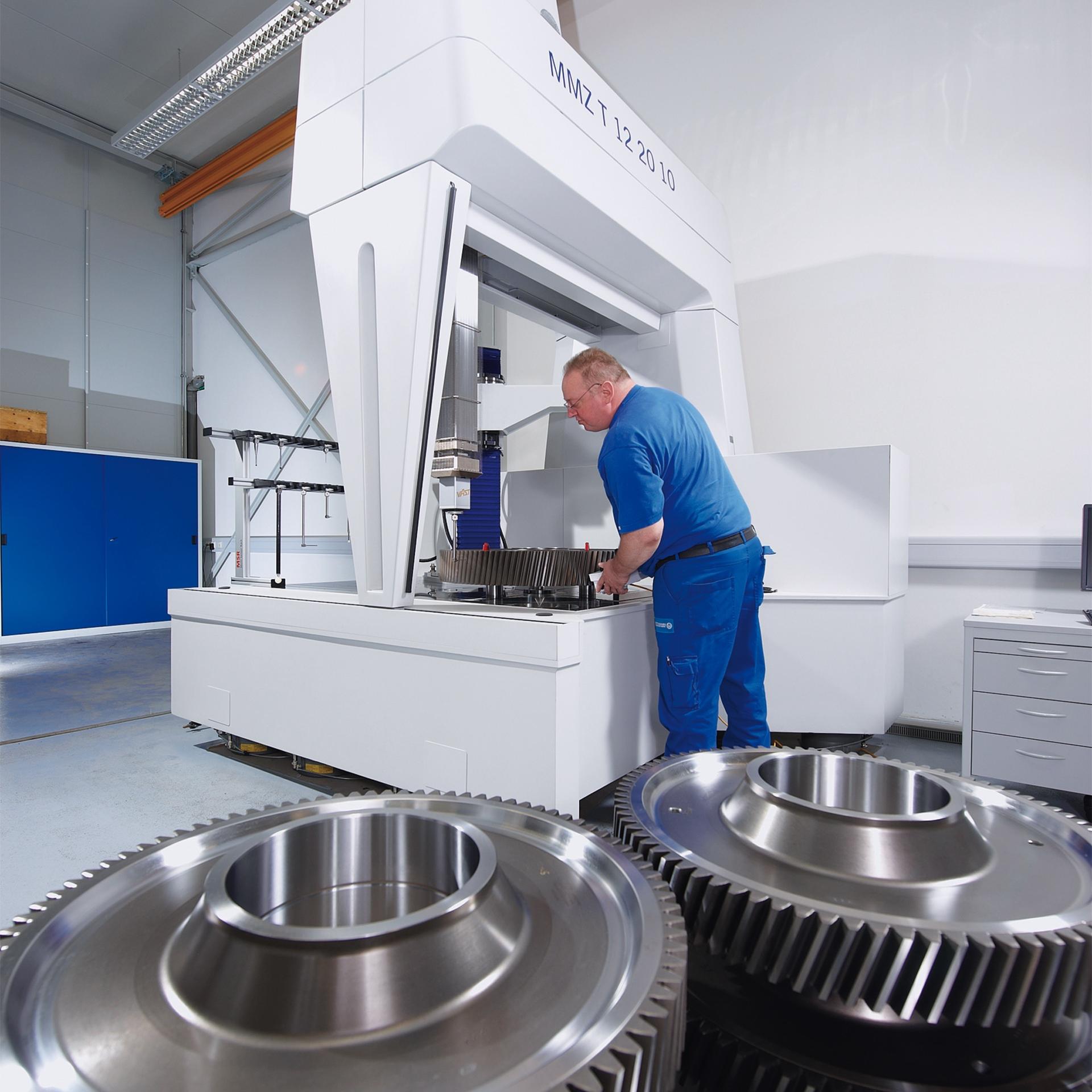

Engrane recto con dientes oblicuos en la máquina de medición de coordenadas ZEISS MMZ T

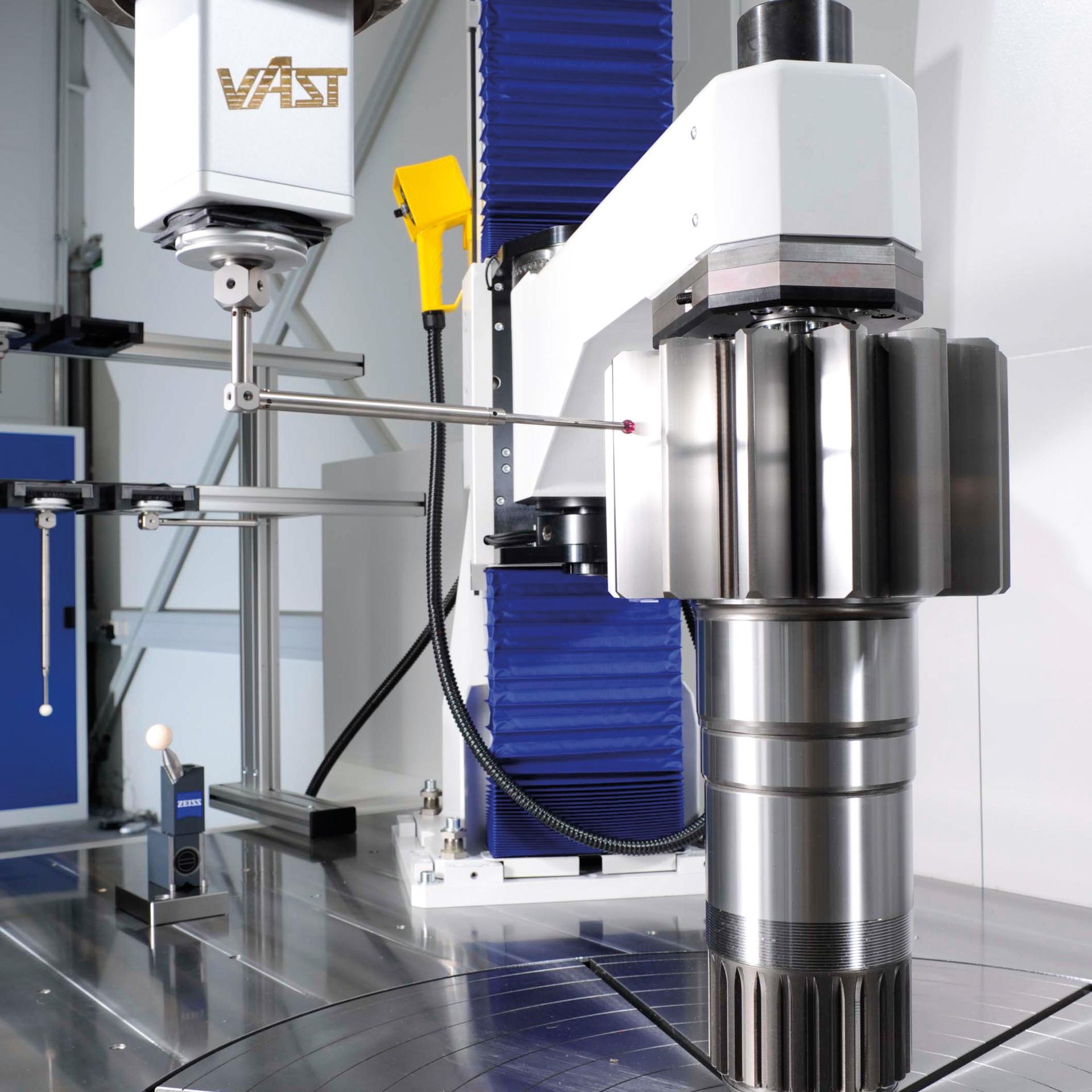

ZEISS MMZ T con contrapunto motorizado

Datos técnicos de ZEISS MMZ T


Error de medición en longitud	MPE_E150	de 2.4 + L/400 μm
Error de palpado de un solo palpador	MPE_PFTU	de 2,0 μ
Error de palpado de exploración	MPE_THP/tau	de 2,8 μ / 62 s
Error de medición de la forma	MPE RONt	de 2.0 μm
