ZEISS MMZ M

CMM tipo puente para piezas complejas

ZEISS MMZ M ofrece una solución para los requisitos de precisión más exigentes. La máquina es ideal para comprobar piezas complejas, especialmente aquellas con tolerancias estrictas. El diseño estable del puente permite un rendimiento de escaneo excepcional.

Mediciones eficaces y precisas
Adecuada para piezas grandes y complejas
El uso de ZEISS VAST aumenta el ritmo de la medición

ZEISS MMZ M

Características

Los ingenieros mecánicos utilizan las máquinas de medición de coordenadas ZEISS MMZ M, así como los fabricantes de aerogeneradores y trenes de engranajes.

Mediciones eficientes y de alta precisión

Resistentes a condiciones ambientales duras para demandas pequeñas en la sala de medición
Grandes distancias entre rodamientos y un diseño de puente estable para un rendimiento de escaneo excepcional
Extensiones para palpadores REACH CFX 3 MMZ para medir perforaciones de gran profundidad (1.200 mm)

Bajos costos de infraestructura

Requiere el mínimo espacio en relación al rango de medición para minimizar el espacio necesario
Requisitos mínimos de cimentación para reducir costos de cimentación
Soporte articulado para sensor que proporciona una máxima flexibilidad y reduce los costos al máximo con los palpadores de medición

Trabajo bien hecho en términos de ergonomía

Vista de todas las caras del rango de medición
Área de medición accesible para análisis eficaces directamente sobre la pieza
Estación de datos portátil para la programación directa en la pieza

Preparado para el futuro y de alta calidad

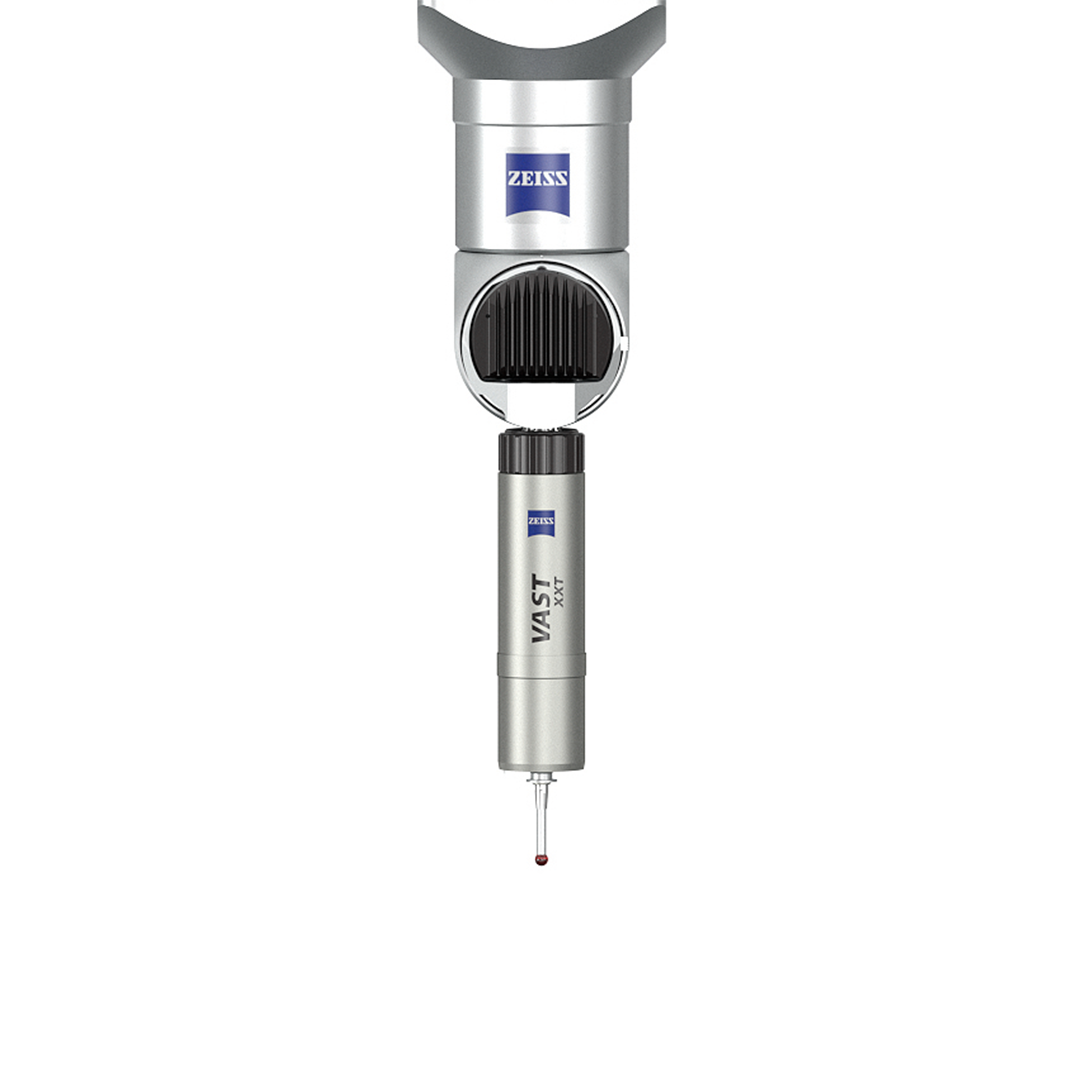

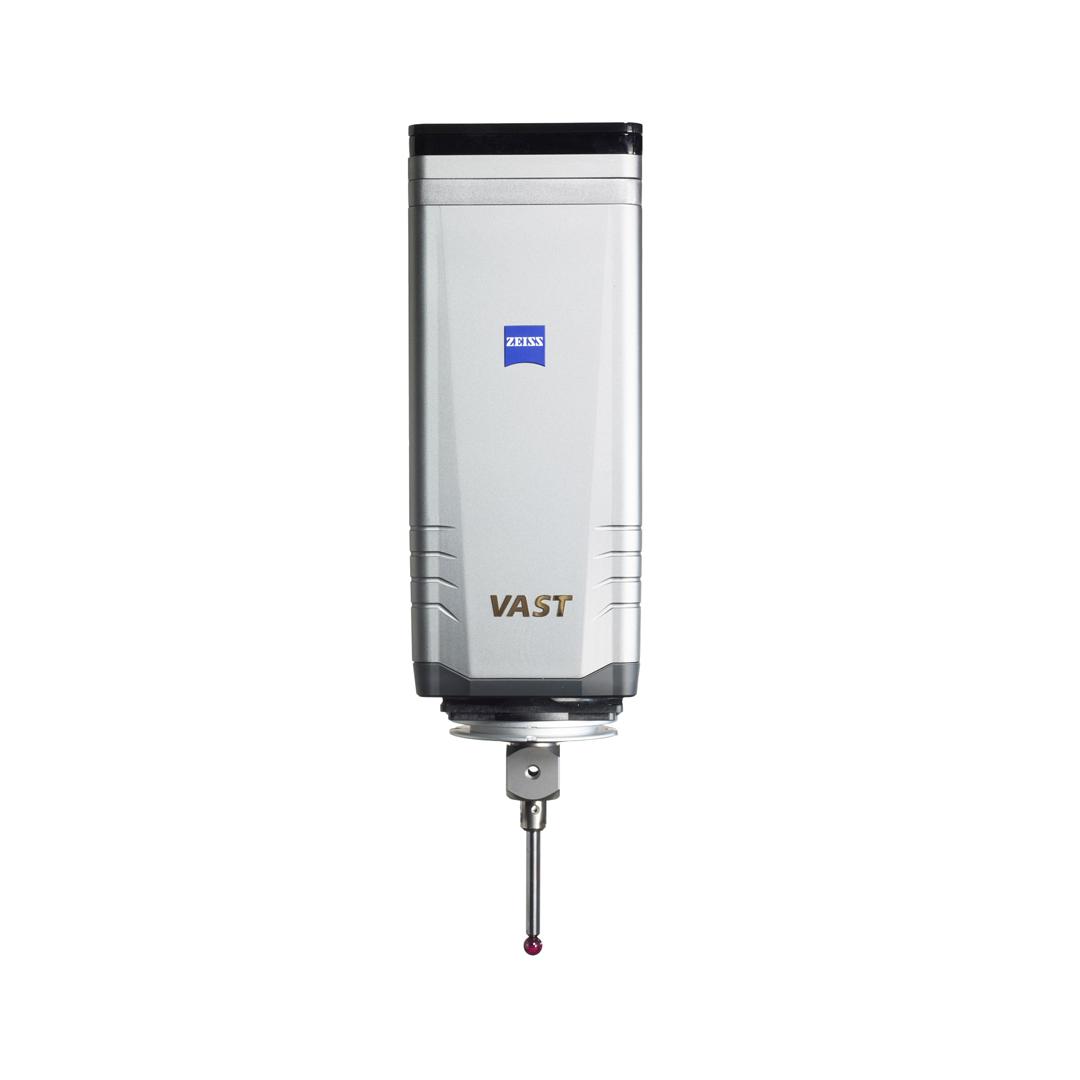

Sistema de sensor ZEISS VAST navigator para calibrar, escanear y aumentar la precisión rápidamente
El uso de ZEISS VAST aumenta el ritmo de la medición

Datos técnicos de ZEISS MMZ M


Error de medición en longitud	MPE_E150	de 2.2 + L/400 μm
Error de palpado de un solo palpador	MPE_PFTU	de 1,7 μ
Error de palpado de exploración	MPE_THP/tau	de 2,2 μ / 64 s
Error de medición de la forma	MPE RONt	de 2.0 μm
